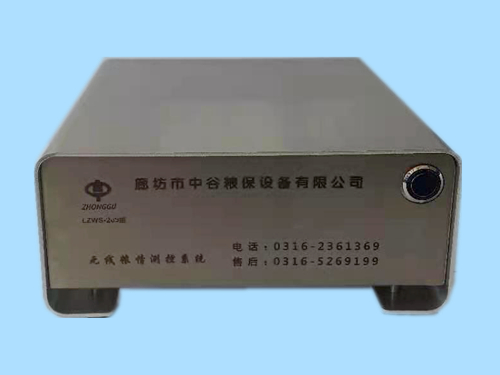

太陽能測溫主機

LZWS-200型有線和無線全數字糧情測控系統性能簡介

　　由我公司自主研發的LZWS-200型糧情測控系統包括全數字有線系統及全數字（倉外無線）系統。本系統將單片機技術和計算機數字處理技術完美結合，并以中國儲備糧管理總公司主持開發的“糧情測控開放式軟件平臺”為操作系統，通過數字傳感器對糧溫、倉溫、倉濕、外溫、外濕等數據的采集，上傳至主機，經計算機處理后對糧情進行檢測分析，并依據檢測數據實現通風機智能控制。整個系統具有技術先進、檢測精度高、穩定性好、操作簡便。

一、系統的特點：

　　1、數字傳感器，誤差小，穩定度高，不存在傳輸誤差。

　　2、本系統采用無線傳輸，布線量小，主控機房可隨意選址，糧倉與主控機房之間的最遠距離可達2千米以上。。

　　3、所有測溫電纜采用鍍錫芯線，傳感器、線路板全密閉安裝，防腐性能好。測溫電纜外護套采用高壓聚乙烯材料，具有阻力小、耐磨、無毒等特點。電纜加強筋采用鎧裝鋼絲，對電纜內芯保護好，不易受損。

　　4、多根測溫纜共用一根3芯線，節約測溫纜引線。

　　5、配電箱內裝有時控開關，采用定時供電設置或檢測時給電和檢測完自動斷電等功能，可延長系統壽命。

　　6、本系統采用工業級元器件組裝，測溫范圍為 -40oC—80oC ，測濕范圍為5%-95%RH。能適應較寬的環境溫度范圍，可在我國南北地區廣泛使用。

　　7、采用單片機控制，配置靈活，可擴展自動通風功能。

注：我們的系統兼容性能比較強，客戶糧倉的非本系統糧情檢測設備可以非常容易地和本系統兼容，我公司可以在項目實施過程中，對其進行改造整合，可以有線改為無線，也可以全庫使用一臺主機和一個糧情數據庫，既便于統一數據格式和管理，也為下一步總公司要求的糧情檢測數據全部上網打下良好的基礎。

　　8、本系統采用了先進的防雷器件，防雷性能良好。

二、系統主要技術指標

　　(1)系統功能：數據采集、定時采集、輸出報表、糧情分析、通風自控

　　(2)系統帶載能力：

　　　·每個主機最多帶載50個分機

　　　·每個分機最多帶載128個前置機

　　(3)通信距離：計算機與主機之間 ≤3米

　　　主機與分機之間 ≤2000米

　　　分機與前置機之間 ≤800米

　　(4)檢測速度: 1前置機/3秒

　　(5)溫度檢測范圍: -40oC--80oC

　　(6)溫度檢測誤差: ±0.5oC

　　(7)溫度檢測分辨率: 0.1oC

　　(8)溫度檢測重復誤差: ±0.2oC

　　(9)濕度檢測范圍: 5%--95%RH

　　(10)濕度檢測誤差: ±2.5%RH

　　(11)濕度檢測分辨率: 0.5%RH

　　(12)濕度檢測重復誤差: ±1%RH

　　(13)日連續工作時間: 24小時

三、系統硬件工作模式

　　計算機通過串口控制主機,主機通過四芯通訊電纜或無線模塊控制多個分機,分機用通訊電纜控制多個前置機及溫濕度模塊，前置機通過測溫纜引線與插入糧倉的測溫纜連接,測溫纜內裝有溫度傳感。

四、系統軟件

　　1．糧情測控開放式軟件平臺概述

　　糧情測控開放式軟件平臺是由中國儲備糧管理總公司主持開發的集儲糧溫濕度數據實時檢測、數據分析與判斷、儲糧管理指導、智能通風控制為一體的的開放式糧情測控系統。本系統利用現代工控組態思想和中間件技術，組建成一個統一的可擴充、可重構、可相容，并具有柔性和適應性的糧情測控系統軟件平臺，在這個軟件平臺上，可以動態的選擇不同的硬件廠家設備，系統平臺向各種不同的糧情測控硬件系統發送檢測指令，并從這些系統中提取已檢測的糧情數據信息，根據信息向硬件系統發出相應的控制信號。從而向上屏蔽各種系統的差異，達到互通互聯。

　　該平臺是一個自開發體系結構，實現了系統功能的構件化，用戶可以定制所需要的模塊。軟件平臺在屏蔽底層硬件設備相異性的同時，向上層提供了統一標準接口，實現無縫連接。統一的數據格式，統一的界面，統一的傳輸協議，可以實現信息共享，給中央儲備糧管理網上數字化提供了可操作的平臺。

　　該平臺系統支持局域網和廣域網功能，能夠極大地方便中央儲備糧庫的遠程管理和本單位各主管部門、業務部門網上糧情查詢、統計工作。

　　在糧庫局域網中，該系統主要由測控主機和數據查詢客戶端組成。測控主機負責檢測和控制糧情測控設備，一般由一臺計算機負責。數據查詢客戶端可部署于糧庫局域網內的任意多臺計算機上，由相關領導和工作人員進行糧情數據的查看、統計及報表繪制等。

　　本系統還可以工作在總公司內網的廣域網環境中，糧庫通過配置一臺IIS服務的WEB服務器，就可以向異地提供糧情查詢。

　　2、 糧情測控開放式軟件平臺的主要功能

　　1）簡便的配置和初始化流程。系統初次安裝時，對應一個具體糧庫，用戶使用簡單操作即可快速定制出該糧庫的設備配置、糧庫布局設計、硬件初始化、倉房信息和倉內布點信息初始化。

　　2）采用權限管理，通過用戶身份驗證，不同用戶具有不同的操作權限。

　　3）糧溫、倉溫、倉濕、外溫、外濕數據實時檢測；谷冷、通風、熏蒸實時智能控制。

　　4）以模擬三維立體方式顯示糧情，對倉房溫度分層、分列顯示，數據顯示直觀，易于定位。

　　5）檢測結果能以表格、曲線等多種形式打印輸出。

　　6）可定時巡檢測，檢測數據自動存檔，方便歷史查詢。

　　7）Web糧情查詢分析服務：可以為局域網內的用戶提供遠程的糧情數據查詢，糧情數據立體顯示，糧情報表預覽及其打印，糧情曲線查詢及其打印等功能；還可通過安全快速高效的廣域網為上級管理部門及各級客戶提供遠程糧情察看、打印、分析服務。

　　8）短信服務：該平臺提供了遠程糧情手機短信查詢功能，即根據注冊用戶的短信指令返回糧情分析數據（注：該功能為可選模塊）。

　　9）為糧庫工作人員提供儲糧害蟲防治信息資源庫，以備查詢和學習。
